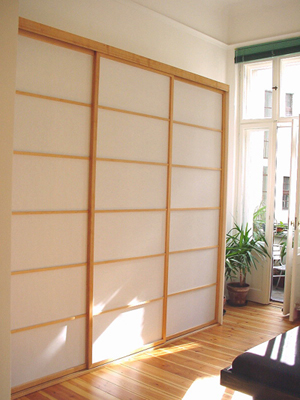

STANDARD - Vollansicht
|

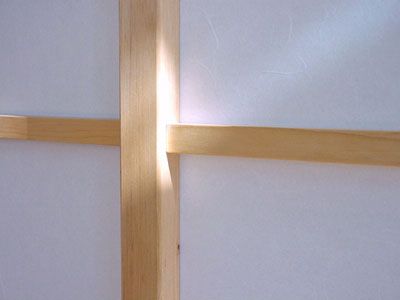

STANDARD - Detailansicht
|
|
|
|
| Material: |
nordische Kiefer, astrein, hell, massiv |
| Rahmenmaße: |
außen: 20 x 40 mm, Sprossenrahmen innen: 12 x 15 mm |
| maximale Außenmaße der Türen: |
Breite 130 cm, Höhe 300 cm |
| Bespannung: |
kunstfaserverstärktes, reißfestes, weißes Japanpapier mit feiner Struktur |
| Verarbeitung: |
gerader rechteckiger Leistenquerschnitt, kreuzüberplattete Elemente mit oder ohne senkrechte Mittelsprosse je nach Breite der Türen |
| Oberflächenbehandlung: |
farblos ölen + wachsen oder schwarz/weiß lasieren |
|
|

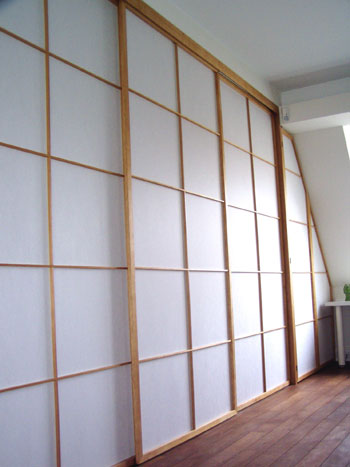

STANDARD 2 - Vollansicht |

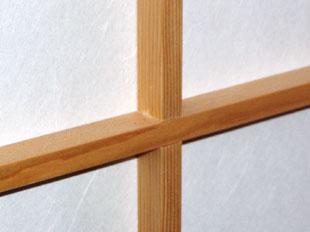

STANDARD 2 - Detailansicht |
|
|
|
|
|
| Material: |
Hemlock, massiv |
| Rahmenmaße: |
außen: 20 x 40 mm, Sprossenrahmen innen: 12 x 15 mm |
| maximale Außenmaße der Türen: |
Breite 130 cm, Höhe 300 cm |
| Bespannung: |
kunstfaserverstärktes, reißfestes, weißes Japanpapier mit feiner Struktur |
| Verarbeitung: |
gerader rechteckiger Leistenquerschnitt, kreuzüberplattete Elemente mit oder ohne senkrechte Mittelsprosse je nach Breite der Türen |
| Oberflächenbehandlung: |
farblos ölen + wachsen oder schwarz/weiß lasieren |
|
|
STANDARD 1 +2 - Technische Zeichnungen
( durch klicken auf die Zeichnungen gelangen Sie zur vergrößerten Ansicht) |
|
Horizontaler Schnitt
|
|
|
Vertikaler Schnitt
|
|

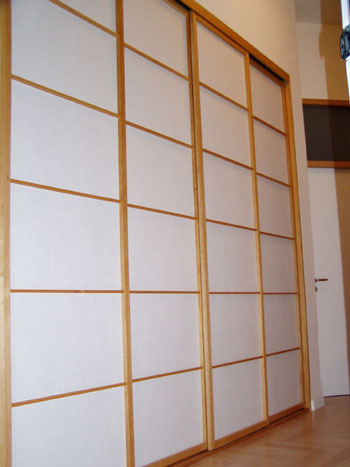

YUKI - Vollansicht
|

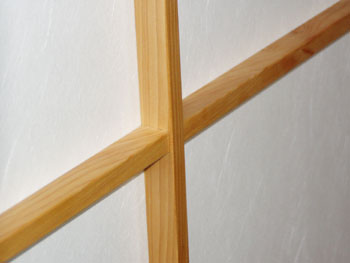

YUKI - Detailansicht
|
|
|
|
|
|
| Material: |
Hemlock, massiv |
| Rahmenmaße: |
außen: 22 x 40 mm, Sprossenrahmen innen: 12 x 17 mm |
| maximale Außenmaße der Türen: |
Breite 130 cm, Höhe 300 cm |
| Bespannung: |
kunstfaserverstärktes, reißfestes, weißes Japanpapier mit feiner Struktur |
| Verarbeitung: |
gerader rechteckiger Leistenquerschnitt mit umlaufender Falzkante an den Außenseiten, kreuzüberplattete Elemente mit oder ohne senkrechte Mittelsprosse je nach Breite der Türen |
| Oberflächenbehandlung: |
farblos ölen + wachsen oder farbig lasieren, beizen, lackieren |
|
YUKI - Technische Zeichnungen
( durch klicken auf die Zeichnungen gelangen Sie zur vergrößerten Ansicht) |
|
Vertikaler Schnitt
|
Horizontaler Schnitt |
|
|

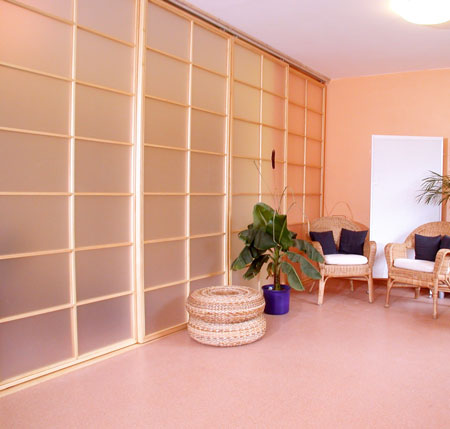

SAROSHI - Ansicht
|

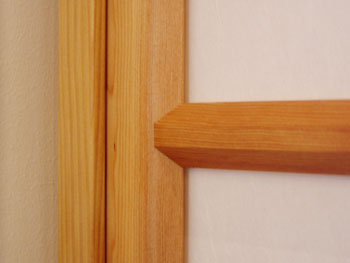

SAROSHI - Details
|
|
|
|
|
|
| Material: |
Hemlock, massiv |
| Rahmenmaße: |
außen: 20 x 40 mm, Fase 20 mm,
Sprossenrahmen innen: 16 x 26 mm, Fase 15 mm |
| maximale Außenmaße der Türen: |
Breite 130 cm, Höhe 300 cm |
| Bespannung: |
kunstfaserverstärktes, reißfestes, weißes Japanpapier
mit feiner Struktur |
| Verarbeitung: |
an den Innenseiten der Rahmen und Sprossen stark gefaster Leistenquerschnitt für das charakteristische plastische Erscheinungsbild, kreuzüberplattete Elemente mit oder ohne senkrechte Mittelsprosse je nach Breite der Türen |
| Oberflächenbehandlung: |
farblos ölen + wachsen oder farbig lasieren, beizen, lackieren |
|
SAROSHI - Technische Zeichnungen
( durch klicken auf die Zeichnungen gelangen Sie zur vergrößerten Ansicht) |
|
Vertikaler Schnitt
|
Horizontaler Schnitt
|
|
|

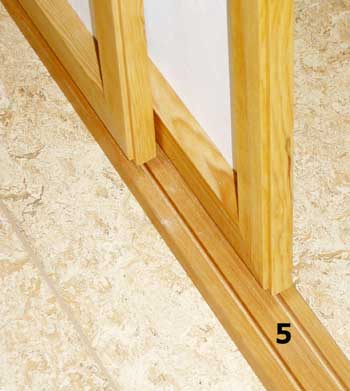

Schienenführung oben und unten |
|
|
|
|
|
|
| Schienenführung komplett bestehend aus: |
| 1. Deckenbrett zur Befestigung der gesamten Anlage an Decke oder Schrankoberseite |
| 2. Laufschiene aus Metall nimmt die Laufteile der Türen auf |
| 3. verstellbare Laufteile für Türen oben, Führungsgleiter unterseitig an den Türen |
| 4. Blende zum Abdecken der Laufteile |
| 5. 2-fach genutetes Bodenbrett zur Aufnahme der Führungsgleiter der Türen |
|
|
Wandanschlüsse |
|
|
|
| Wandanschluss komplett bestehend aus: |
| 1. Rechteckleiste |
| 2. Falzleiste |
| Der Wandanschluss wird eingesetzt zum Überbrücken von Sockelleisten zwischen Fußboden und Wand und zum Ausgleich schiefer oder unebener Wände, zur Schaffung eines lotrechten Anschlags für die Türen. Ist vergleichbar mit einer normalen Türzarge und nicht immer notwendig. |
|
|

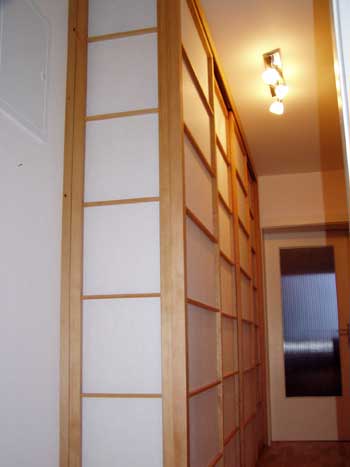

Extras für SHOJI-Elemente |
|
|
|
|
farbige Behandlung aller Bauteile wie beizen, lasieren, lackieren |
|
|
|
|
doppelseitige Bauweise der SHOJI-Türen für beidseitig sichtbare Türen |
|
|
|
|

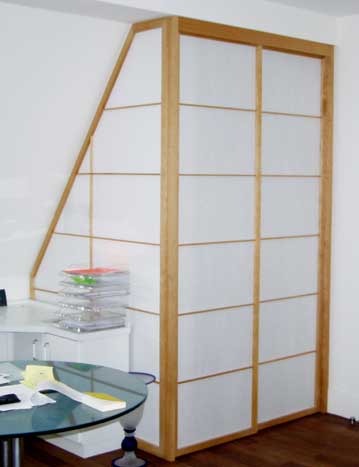

schräg geschnittene Rahmen für Dachschrägen o.ä. |
feststehende Seitenteile |
|
|
|
|
Beispiel für eine Regalverkleidung |
|
|
|
|
Regal ohne Verkleidung |
Regal mit Verkleidung |
|
|
|
Regal mit Verkleidung |
|
|
Beispiel für einen Durchgang |
 |
|
|
Durchgang offen |
Durchgang geschlossen |
|
|
Beispiel für eine Klapptür |
 |
|
|
Klapptür offen |
|
|
|
Klapptür geschlossen |
Weitere Referenzobjekte |
